Проект самолёта М-25: ударная волна против наземных целей

В прошлом в нашей стране прорабатывались разные варианты боевых самолетов, в том числе самые смелые. Так, в рамках проекта ССН / «Тема 25» / М-25 изучалась возможность уничтожения наземных сил противника без применения вооружения: поражающим фактором должна была стать мощная ударная волна, создаваемая при полете со сверхзвуковой скоростью. Эту идею тщательно изучили и проработали, после чего отправили в архив. А спустя много лет о проекте узнала широкая общественности, и вскоре он оброс разнообразными слухами и версиями.

Ходят упорные слухи…

Первые упоминания о проекте штурмовика под названием М-25 разработки ОКБ В.М. Мясищева появились несколько лет назад. Впоследствии появлялись различные публикации об этом самолете, и тема пополнялась новыми подробностями. Кроме того, появлялись свидетели, которые в свое время якобы видели опытный самолет. Наконец, к проекту под безликим названием М-25 добавилось громкое прозвище «Адский косильщик».
Согласно распространенным сведениям, проект М-25 стартовал в 1969 году, и его запуск был прямо связан с событиями на о. Даманский. Для борьбы с противником на открытых пространствах предлагалось построить специальный самолет, способный летать со сверхзвуковой скоростью на минимальных высотах. Образуемая им ударная волна должна была служить поражающим фактором и воздействовать на войска противника. Пролет такого самолета на высоте 30-50 м мог уничтожить или, как минимум, временно вывести из строя живую силу в полосе шириной до 100-150 м.

«Адский косильщик» виделся удобной и удачной альтернативой конвенциональному вооружению и тактическому ядерному оружию. Его применение, давая нужные эффекты, не оставляло зараженной местности и не могло привести к началу ядерного конфликта.

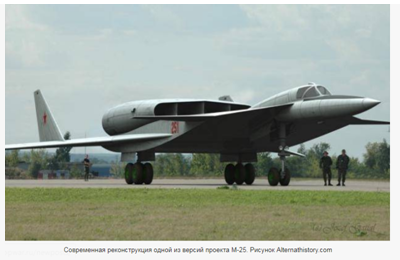

В публикациях на тему М-25 приводились схемы разных версий самолета, а также рисунки, изображавшие такую технику в полете. Также со временем нашлись люди, утверждавшие, что опытный «Косильщик» был построен и проходил испытания, а им удалось увидеть эту машину. Мало того, приводились спутниковые фотографии аэродрома с неопознанным объектом, который мог быть самолетом М-25.

Таким образом, несколько лет назад сформировался некоторый объем информации вокруг проекта М-25, позволявший представить примерные цели и задачи, а также облик самолета. При этом присутствовали неподтвержденные или сомнительные данные, что затрудняло формирование общей картины.

Глазами участника

Ситуация вокруг проекта М-25 исправилась в середине 2017 года. В номере журнала «Крылья Родины» за июнь-июль вышла новая статья о М-25, автором которой был С.Г. Смирнов – ведущий конструктор по сложным объектам Экспериментального машиностроительного завода им. В.М. Мясищева. В прошлом он был одним из участников работ, и теперь в статье «Неизвестный проект Мясищева – штурмовик М-25 по прозвищу «Адский косильщик» рассказал о его разработке.
Статья в «Крыльях Родины» позволила скорректировать известную картину, дополнив новыми подробностями. Кроме того, она опровергала часть слухов и версий. В частности, С.Г. Смирнов отверг прямую связь М-25 и боев на Даманском, а также указал, что опытный образец самолета не строился. При этом непосредственный участник работ привел крайне интересные сведения о поиске оптимальных решений, о возникших трудностях и о причинах, по которым новый самолет так и остался на бумаге.

Настоятельно рекомендуем ознакомиться со статьей в «Крыльях Родины» №6-7, 2017. Пока же рассмотрим основные и наиболее интересные ее тезисы, показывающие реальную историю проекта М-25.
Формирование идеи

Новый проект стартовал 17 июня 1969 года по решению Научно-технического совета министерства авиационной промышленности. Инициатором работ стал академик В.В. Струминский, директор Института теоретической и прикладной механики (ИТПМ) Сибирского отделения Академии наук СССР. Тему научно-исследовательских и опытно-конструкторских работ обозначили как «самолет специального назначения с ударной волной» или просто ССН. В середине июля появился план проведения НИОКР с участием ряда предприятий науки и промышленности, а также ВВС.

Следует отметить, что первые исследования по тематике «самолета с ударной волной» начались раньше, еще в середине 1968 года. Во второй половине шестидесятых в профильной зарубежной прессе появились сообщения о разработке новых ударных самолетов, способных атаковать противника без «обычного» вооружения. Такие машины должны были иметь чрезвычайно высокую тяговооруженность, позволяющую развивать сверхзвуковую скорость на малых и сверхмалых высотах. Пролетая над позициями противника, самолет должен был создавать мощную ударную волну и поражать живую силу и незащищенную технику, а также разрушать легкие постройки.
Летом 1968 года в ИТПМ проработали вопрос воздействия сверхзвуковой волны на наземные объекты. В конце того же года состоялись эксперименты с использованием истребителя МиГ-21. Они показали, что низковысотный полет дает удар до 0,025-0,05 кг/кв.см. Это было достаточно для нанесения травм живой силе, в том числе летальных. Одновременно установили, что складки местности и окопы снижают интенсивность удара. Исследования были продолжены, а решение НТС МАП по ССН привлекло к работам новые организации. Стоит отметить, что исследования начались за несколько месяцев до событий на Даманском.

В 1969 году к проекту ССН присоединился ЭМЗ во главе с В.М. Мясищевым. В том же году ЭМЗ и ИТПМ подготовили ряд отчетов о проблемах и задачах проекта. К тому времени было установлено, что создание «самолета с ударной волной» является крайне сложной комплексной задачей. Требовалось с нуля проработать особый планер, подобрать к нему подходящую силовую установку и создать новые системы управления. Все это требовало объединить усилия массы организаций и предприятий для проведения множества исследований и экспериментов.

«Тема 25»

В 1969 году вопрос ССН обсудили В.В. Струминский и В.М. Мясищев. Вскоре появился план совместных работ с участием ИТПМ, ЭМЗ, ЦАГИ и Липецкого центра ВВС. В конце того же года на Экспериментальном машиностроительном заводе утвердили план работ на 1970-72 годы, в котором присутствовал новый проект. Работы по ССН в заводском плане обозначались как «Тема 25. Штурмовой самолет специального назначения с ударной звуковой волной». Индекс М-25 появился чуть позже и применялся в отношении будущих самолетов по «Теме 25».

По результатам предварительных исследований в ЦАГИ, были сформированы основные положения проекта. Самолет М-25 должен был иметь большие габариты и соответствующий взлетный вес. Ему требовались мощные двигатели, способные обеспечить сверхзвуковую скорость на малой высоте. Следовало предусмотреть некие агрегаты для создания ударной волны. Для этого предлагалось использовать «неаэродинамичную» носовую часть фюзеляжа или иные нестандартные средства – т.н. волнообразователь.
Волнообразователь и мощная силовая установка стали основными элементами, от которых зависела компоновка всей машины. В порядке поиска оптимальных решений на ЭМЗ проработали несколько вариантов самолета с разными планерами и т.д. взлетной массой от 20 до 165 т. Такие проекты прорабатывались вплоть до уровня бортовых систем и стоимости серийного производства. Схемы некоторых вариантов М-25 были опубликованы, и именно они стали основой для известных рисунков.

Все рассматривавшиеся проекты имели две общие черты. Первая – волнообразователь. Его выполнили в виде клиновидной передней кромки центроплана, под которой располагался т.н. уступ в виде подвижной пластины. В рабочем положении она выдвигалась в поток и изменяла обтекание самолета, обеспечивая образование мощной ударной волны, направленной вниз и в стороны. Ввиду большого сопротивления уступ убирался в днище. По бокам от выдвижного уступа могли присутствовать неподвижные или убираемые плоскости-ребра, образующие с ним единую аэродинамическую систему. Наличие волнообразователя привело к формированию характерной носовой части планера, а также заставило инженеров усилить центроплан.

Согласно всем версиям проекта, М-25 должен был иметь не более четырех турбореактивных двигателей. Однако выбрать подходящие моторы не удалось. На боевом режиме скорость самолета-штурмовика должна была достигать М=1,4. Новейшие двигатели АЛ-21Ф ОКБ А.М. Люльки и Р59Ф-300 ОКБ С.К. Туманского могли разогнать машину лишь до М=1,15. В связи с этим появилось предложение о применении жидкостных ракетных двигателей для дополнительного разгона на режиме атаки. Возможно, в средней перспективе могли бы появиться новые проекты двигателей с желаемыми характеристиками.

Также возникли проблемы с компоновкой двигателей. Наличие клина и убираемого уступа влияло на характер обтекания фюзеляжа. Как следствие, могли возникнуть проблемы с поступлением воздуха в заборные устройства двигателей под крылом или фюзеляжем. Оптимальной посчитали компоновку двигательной установки с хвостовым размещением моторов и надфюзеляжными воздухозаборниками. Однако прорабатывались и иные компоновки.
В статье С.Г. Смирнова приводились схемы четырех вариантов самолета М-25, отличавшихся основными особенностями архитектуры. При этом все версии имели взлетный вес 110 т и примерно одинаковые габариты. При полете на высоте 50 м все они должны были создавать волну с давлением 0,22 кг/кв.см – достаточную для поражения живой силы на открытой местности.

Первый вариант самолета предлагал строительство машины с развитым центропланом, занимающим почти всю длину фюзеляжа, и стреловидным крылом со спаренными мотогондолами под ним. Оперение включало стабилизатор и пару килей. Выдвижной уступ поместили под полуклином центроплана. Три других варианта подразумевали использование схемы «утка» с разными конструкциями плоскостей и отличающимся размещением двигателей. Предлагалось устанавливать их над фюзеляжем и под крылом. Уступ размещали со сдвигом к носу и в центре днища. Оперение включало передний стабилизатор и два киля, установленных на стреловидном крыле.

Расчеты показали, что эффективность ударной волны от штурмовика М-25 можно увеличить в полтора-два раза за счет организации боевой работы авиации. Для этого над целью должны пролетать строем несколько самолетов, образующих несколько ударных волн. Одновременное образование нескольких волн и их отражение от поверхности должно было приводить к сложению энергий и усилению воздействия на цель. По расчетам, такие волны могли даже срывать башни с танков.

Финал проекта

Работы по «Теме 25» продолжались до 1972 года, и за это время все организации-участники программы успели провести массу исследований и проработать множество вариантов самолета. Однако все эти усилия так и не привели к ожидаемым результатам. Проект столкнулся с рядом трудностей, от которых в то время нельзя было избавиться.

Прежде всего, ЭМЗ и смежным организациям предстояло определить оптимальный технический облик самолета, а затем проработать его в техническом плане. При этом можно было ожидать определенные сложности, связанные с повышенными нагрузками и характерным способом применения техники. Планер на основных рабочих режимах должен был испытывать высокие механические и тепловые нагрузки. Оставался нерешенным вопрос двигателей. Кроме того, самолет нуждался в сложных системах управления с особыми возможностями.
Штурмовикам М-25 предстояло летать на сверхзвуковой скорости на малой высоте с огибанием рельефа местности. Все это предъявляло особые требования к системам управления или даже приводило к необходимости применения автопилота. Предложение о полетах строем приводило к новым сложностям.

Таким образом, даже после длительной теоретической проработки проект «Тема 25» не мог быть реализован в ближайшем будущем. Дальнейшие работы были невозможны без значительного финансирования. Это не устроило руководителей авиационной промышленности, и в 1972 году было принято решение о прекращении всей НИОКР по программе ССН / «Тема 25» / М-25. Документы по проекту отправились в архив. Очевидно, что опытный самолет, несмотря на утверждения «свидетелей», не строился и не выходил на испытания.

Итоги программы

Из воспоминаний непосредственного участника следует, что проект М-25 дал определенные результаты теоретического характера, но не дошел до практической реализации. Примечательно, что на бумаге остались сразу несколько вариантов предварительных проектов с теми или иными характерными особенностями. Каждый из них имел преимущества и недостатки, но при этом присутствовали общие проблемы.

Несмотря на некоторые версии и слухи, опытная техника не строилась и не испытывалась. Однако и при этом «Тема 25» дала реальные результаты. После проведения теоретических исследований и натурных испытаний стало ясно, что сверхзвуковой самолет действительно может атаковать наземные объекты при помощи ударной волны. Тем не менее, строительство специализированного самолета с такими функциями оказывалось крайне сложным, а при технологиях конца шестидесятых и начала семидесятых – едва ли не невозможным.

В связи с этим в 1972 году от «самолета специального назначения» отказались. Мало того, отвергли и саму концепцию поражения целей ударной волной. Дальнейшее развитие фронтовой авиации пошло по традиционным путям, а оригинальная концепция была забыта на несколько десятилетий. Об интересном проекте вспомнили лишь несколько лет назад, и он ожидаемо привлек внимание. Впрочем, такое внимание, среди прочего, вылилось и в появление необоснованных версий и слухов.

По материалам:
http://dogswar.ru/

Альтернативная История — крупнейший блог рунета


https://forumavia.ru/
http://emz-m.ru/
Смирнов С.Г. Неизвестный проект Мясищева – штурмовик М-25 по прозвищу «Адский косильщик» // Крылья Родины, 2017, № 6-7.

Автор:
Рябов Кирилл
https://topwar.ru/

Авиационные курьезы

В начале века, когда еще русский летчик Арцеулов не продемонстрировал возможность выхода из штопора, самолет, попавший в него, считался обреченным. Один из летчиков, испытавший столь неприятную ситуацию, отстегнул привязные ремни и, дождавшись, когда аппарат перевернулся вверх колесами, выскользнул из кабины. Смешение центра тяжести привело к выходу аппарата из штопора. Завершив виток и войдя в горизонтальный полет, самолет устремился навстречу покинувшему его пилоту и «поймал» его, «усадив» в кабину! Придя в себя, летчик взялся за рычаги управления и благополучно приземлился.

***

Французы предприняли попытки преодолеть пролив ЛаМанш воздушным путем. За рулем аэропланов тогда, разумеется, находились мужчины, но французские женщины решили не отставать. Эдит Дюран, жена летчика Анри Дюрана, уговорила его на этот безрассудный поступок.

И вот аэропланы супругов поднимаются в воздух и направляются в сторону побережья (Анри, естественно, взялся сопровождать жену до самого финиша на английском побережье). Когда оба аэроплана набрали достаточную высоту, у Эдит вдруг забарахлил мотор, а затем окончательно заглох. Эдит беспомощно оглянулась на мужа и увидела, что он приказывает ей прыгать с парашютом. Что она немедленно и сделала.

Своим весом женщина уравновешивала находившийся в носу мотор, теперь же центровка нарушилась, и самолет еще круче пошел вниз. Но за счет аэродинамического напора его винт начал раскручиваться, и мотор, у которого, по видимому, образовалась воздушная пробка в карбюраторе, снова заработал.

Аэроплан выровнялся, а затем стал быстро набирать высоту. Но Анри это уже не видел, поскольку следил за приземляющейся на парашюте женой, одновременно выбирая площадку для приземления своего самолета. Тем временем покинутый его женой самолет пересек пролив, углубился на территорию Британии и совершил падение на ухоженный парк какого то английского аристократа.Этот последний этап путешествия и был зафиксирован собравшимися журналистами.

***

Великая Отечественная война. Партизанский отряд в Брянских лесах шлет на Большую землю тревожную радиограмму: кончаются боеприпасы, а от линии фронта отряд отрезан карателями.

Штаб отреагировал немедленно, и Алексей Шевцов, бывший летчик истребитель, поднял в воздух свою латаную перелатаную «уточку» (учебнотренировочный самолет «У -2»).

На партизанский «аэродром» Алексей вышел точно и уже собирался совершить разворот, чтобы садиться против ветра, но «уточка» вдруг угодила в воздушную яму, ее основательно тряхнуло и при этом отказало управление! Самолет летел по прямой, неумолимо приближаясь к территории, занятой немцами.

Проклиная капризную технику, Алексей вывалился из самолета, почти сразу выдернув кольцо парашюта. Приземлился он довольно удачно и двинулся в сторону оставшегося далеко позади «аэродрома».

И вдруг через несколько минут он услышал знакомый рокот двигателя, а взглянув вверх, остолбенел: прямо над головой, почти касаясь колесами верхушек деревьев, пролетела ею собственная «уточка», неизвестно каким образом развернувшаяся обратно. А в отряде тем временем гадали, куда делся только что пролетевший над их головами самолет, показавший покачиванием крыльев, что он их заметил.

Шли томительные минуты, и вот наконец послышался рокот двигателя. Только самолет летел как то странно — очень низко и прямо над полосой. Почти долетев до ее середины, вдруг выключился двигатель, «уточка» резко клюнула носом… и пошла на посадку! «Что делает, идиот, ведь разобьется!» — ахнул кто то из партизан.

Подхваченный попутным ветром, самолет проскочил почти две трети полосы и только потом грубо ударился о землю колесами, подпрыгнул и покатился прямо на оставленный в конце полосы кустарник, в который и врубился с жутким скрежетом и треском.

Когда партизаны подбежали к забившемуся в кустарник самолету, волосы у них встали дыбом: в кабине пилота не было!

Ломать над этой чертовщиной голову было некогда, и по приказу командира все бросились разгружать долгожданный груз.

Измученный летчик добрался до передового поста лишь через два часа.

В то, что ему рассказали, он отказывался верить, пока сам не увидел накрепко засевшую в кустарнике «уточку». По нормам мирного времени самолет ремонту не подлежал, но время было военное, и за два дня партизанские умельцы подлатали его и заодно вытесали топорами из березы новый винт.

***

Столь же невероятный случай произошел 4 июля 1989 года со сверхзвуковым самолетом «МиГ 23». Во время учебного полета пилот Н. Е. Скуридин ощутил хлопок и резкое падение тяги двигателя. Решив, что тот вышел из строя, летчик катапультировался. Однако, избавившись от человека, «МиГ» продолжил полет, пересек несколько государственных границ и рубежей ПВО, пока не упал на территории Бельгии.

Как могло случиться, что неуправляемый реактивный самолет мог пролететь более девятисот километров, до сих пор нет ответа. Такое возможно, если бы самолет был оборудован автопилотом, но на самолетах типа «МиГ 23» их не было. Во всяком случае, этот инцидент в истории современной реактивной авиации уникален.

Источник: http://www.bugaga.ru/

Подъемная сила

Какое будущее ждет российскую транспортную авиацию?
Обсуждение новой государственной программы вооружений на 2018–2027 годы в части перевооружения военно-воздушных сил было бы неполным без рассмотрения перспектив российской военно-транспортной и специальной авиации на ближайшие 10–15 лет. В отличие от фронтовой авиации России, которая в ближайшие годы практически полностью завершит перевооружение на новые самолеты российского производства, военно-транспортная авиация продолжит эксплуатировать машины преимущественно советской постройки. Портал iz.ru обсуждает перспективы обновления транспортного авиапарка Минобороны.
Полвека в небе. И еще полвека

Сложившаяся ситуация является следствием того, что большая часть тяжелых транспортных самолетов имеет достаточно небольшой налет, а следовательно, и большой ресурс, которого хватит еще не на один десяток лет. В то же время отечественный авиапром пока не имеет в серийном производстве машин нового поколения, которые будут способны заменить стремительно устаревающие легкие и средние транспортные самолеты.
Основным тяжелым военно-транспортным самолетом в следующие 15–20 лет так и останется Ил-76МД, выпущенный еще в советское время. В настоящее время в эксплуатации ВВС РФ находятся около 90 Ил-76МД, не считая воздушных танкеров Ил-78 и платформ для самолетов ДРЛОиУ А-50. При назначенном производителем ресурсе в 30 000 часов налет строевых самолетов, массовое производство которых пришлось на 80-е годы ХХ века, колеблется в среднем диапазоне от 2500 до 3500 часов, т.е. выработка ресурса на сегодняшний день составляет 10–15%. Программа модернизации Ил-76, о которой говорят уже больше 15 лет, на сегодня представлена единственным самолетом Ил-76МД-М, совершившим первый полет в феврале 2016 года.
т Ил-76 во время высадки десантников
Рогозин: РФ производит лучшую в мире военную авиацию

Попытка частично обновить парк Ил-76МД была предпринята в 2013 году, когда был подписан договор между ОАО «ОАК-ТС» и ЗАО «Авиастар-СП» на поставку 39 самолетов модернизированного проекта Ил-76МД-90А в период до 2020 года. На конец 2017 года заказчику поставлено пять единиц, из которых две единицы переданы в ТАНТК имени Бериева для переоборудования в перспективный самолет ДРЛОиУ А-100. Еще один самолет в версии Ил-78М-90А (топливозаправщик) был выкачен в ноябре 2017 года. В настоящее время на заводе «Авиастар-СП» проходит внедрение поточной бесстапельной сборки Ил-76МД-90А, ввод в эксплуатацию которой теоретически позволит ускорить серийный выпуск самолетов. Однако уже сейчас можно говорить о том, что государственный контракт на поставку 39 бортов обновленного тяжелого ВТС успешно сорван.
В то же время необходимо отметить, что при наличии почти сотни строевых Ил-76МД, ресурса которых хватит еще на 15–20 лет, нарушение сроков исполнения контракта не влечет негативных последствий для ВТА России.
Интенсификация серийного производства Ил-76МД-90А необходима в первую очередь для строительства платформ специальных версий А-100 и Ил-78М-90А.
Вопрос же о создании и производстве военно-транспортного самолета нового поколения (Ил-106/ПАК ТА) в очередной раз откладывается в далекое будущее.
Самолет с тысячей имен

Транспортный самолет Ил-276

Состояние программы среднего транспортного самолета, достаточно остро необходимого как ВТА, так и гражданским пользователям, демонстрирует завидную стабильность на протяжении последних 20 лет.
Основным самолетом данного класса в ВТА до сих пор остается Ан-12, совершивший свой первый полет в 1957 году и чье производство было прекращено в 1973 году. В частности, только ВВС РФ в настоящее время эксплуатируют порядка 60 самолетов указанного типа. При этом подавляющее большинство этих самолетов построено в середине 60-х — начале 70-х годов прошлого века, а необходимость их скорейшей замены является важнейшей задачей для российского авиапрома.
По заявлению руководителя программы СВТС (среднего военно-транспортного самолета) в ПАО «Ил» Игоря Бевзюка, «с 2023 года начнется массированное выбывание этих машин из строевых частей, поэтому время на разработку нового самолета, его выход на испытания и в серийное производство остается относительно сжатым».
Программа СВТС является очередной реинкарнацией совместного российско-индийского проекта создания среднего военно-транспортного самолета Ил-214Т, первое упоминание о котором датируется 2000 годом.

Строительство самолета Ил-112 в цехе окончательной сборки авиазавода в Воронеже
Фото: РИА Новости/Сергей Мамонтов
За истекшие 17 лет программа сменила несколько названий — МТС/МТА (многоцелевой транспортный самолет/Multirole Transport Aircraft), Ил-214, Ил-276, СВТС. В 2012 году в индийском Бангалоре компании «ОАК –Транспортные самолеты», Hindustan Aeronautics Limited (HAL) и Multirole Transport Aircraft Ltd (MTAL) даже подписали генеральный контракт на проектирование многоцелевого транспортного самолета. В 2013 году проводилась совместная со специалистами компании HAL работа по аванпроекту самолета, которая была завершена в октябре 2013 года и представлена ВВС России и Индии. Однако к 2015 году индийцы фактически свернули свое участие в программе, и в настоящее время идет очередной процесс согласования и утверждения ТТЗ на СВТС, в декабре планируется начать эскизное проектирование самолета. В 2023 году планируется первый полет. «Новый» средний ВТС будет выполнен по схеме высокоплана с Т-образным оперением. Максимальная взлетная масса предположительно составит 68 т, а расчетная максимальная полезная нагрузка — 20 т, которые он сможет перевезти на 2000 км.
Грузовая кабина по размерам и конструкции будет унифицирована с Ил-76МД, что подтверждается словами руководителя программы СВТС. Силовая установка на первом этапе будет представлена двумя ПС-90А-76, а в дальнейшем перспективным мотором ПД-14М.
Все эти характеристики повторяются КБ С.В. Ильюшина на протяжении последних 15 лет и аккуратно воспроизводятся в СМИ. Однако вопрос, получит ли в ближайшие десять лет ВТА России новый средний военно-транспортный самолет, остается открытым.
Легкий. И еще один легкий

Легкие военно-транспортные самолеты ВВС РФ в настоящее время представлены советскими Ан-26 (примерно около 40 машин в состоянии летной годности) и Ан-140 российской сборки (девять машин). Ресурс большинства Ан-26, самый новый из которых построен в 1979 году, приближается к концу. В то же время программа «перспективного» легкого ВТС Ил-112В тоже немолода — ей без малого 24 года. В 2011 году МО РФ даже отказалось от дальнейшего финансирования и продолжения программы ЛВТС. Однако смена руководства в МО РФ привела к возобновлению проектирования и строительства нового легкого военно-транспортного самолета.
В настоящее время программа Ил-112 находится в стадии подготовки к выкатке и первому полету. По всей видимости, проблема с силовой установкой будет решена до 2020 года.
18 декабря новый авиационный двигатель ТВ7-117СТ разработки АО «Климов», предназначенный для установки на легкий военно-транспортный самолет Ил-112В, завершил первый этап летных испытаний. Судя по противоречивым сообщениям руководства авиапрома, первый полет машины состоится не ранее весны–лета 2018 года. Точные сроки начала серийного производства Ил-112 сейчас назвать, наверное, не сможет никто.

Военно-транспортный самолёт Ан-26
Фото: commons.wikimedia.org/Alan Wilson

Наряду с программой ЛВТС ПАО «Ил» удалось возродить проект турбовинтового самолета для местных авиалиний Ил-114. Самолет, которому в 2020 году исполнится 30 лет, планируется произвести в объеме около 100 единиц, половина из которых будет построена в интересах ВВС России. Таким образом, в случае реализации программы серийного производства на площадке производственного комплекса корпорации «МиГ» в Луховицах Ил-114 станет основной платформой для специальной авиации. В частности, на его базе, видимо, будут создавать патрульные самолеты ПЛО в интересах ВМФ РФ, которые придут на смену Ил-38, самолеты РЭБ и радиоэлектронной разведки и т.д. Также возможно создание грузопассажирской версии для замены Ан-24, которая составит пару рамповому Ил-112В.
Завершая обзор состояния и перспектив ВТА и самолетов специальной авиации, необходимо отметить фактическое сворачивание программы Ту-204/214, которая являлась основной платформой самолетов специального назначения в последние 20 лет. КБ Туполева, видимо, будет ориентировано на модернизацию стратегического бомбардировщика Ту-160М и создание перспективного комплекса дальней авиации.

Владимир Моисеев
https://iz.ru/

В России создадут первый летающий автомобиль

Специалисты проектной лаборатории Сибирского научно-исследовательского института авиации имени Чаплыгина займутся разработкой первого в России летающего автомобиля. Об этом сообщили в пресс-службе Фонда перспективных исследований (ФПИ), передает в субботу, 5 октября, РИА Новости.
Отмечается, что ученым предстоит создать «демонстратор транспортного беспилотника сверхкороткого взлета и посадки с гибридной силовой установкой («летающий автомобиль»)».
Согласно планам, дальность полета аппарата составит тысячу километров, максимальная скорость — свыше 300 километров в час, а вес полезной нагрузки — до 500 килограммов. Машина будет способна взлетать и приземляться на площадку размером 50 на 50 метров с высотой препятствий до 15 метров.
Предполагается, что в ближайшие четыре года специалисты определят технический облик автомобиля и создадут его полномасштабный демонстратор, проведут испытания моделей в аэродинамических трубах, а впоследствии — полный комплекс наземных и летных испытаний.
Отмечается, что о планах по созданию «летающего внедорожника» два года назад заявил ведущий консультант направления физико-технических исследований ФПИ Ян Чибисов. Он пояснял, что машина с автоматической системой управления сможет поднимать до тысячи килограммов и перевозить грузы и пассажиров, в том числе, в рамках спасательных операций.

https://lenta.ru/news/

В Китае опровергли превосходство России в гиперзвуковых технологиях

Китайская гиперзвуковая ракета DF-17 на шаг опережает аналогичное вооружение США и России, говорится в статье Sina.
Автор называет оружие «первой в Китае баллистической ракетой средней дальности с гиперзвуковым глайдером». Отмечается, что в дополнение к скоростным характеристикам DF-17 обладает «беспрецедентной маневренностью», которая усложняет ее перехват средствами противоракетной обороны (ПРО).
В статье со ссылкой на зарубежную и местную прессу говорится, что дальность DF-17 составляет 1800-2500 километров, а отделение гиперзвукового глайдера от ракетного ускорителя происходит на высоте 60 километров. После чего «в режиме реального времени» возможно проводить корректировку траектории боевой части, тем самым превращая любую направленную на нее противоракету в «железный лом».
1 октября DF-17 была показана на параде, прошедшем на площади Тяньаньмэнь в Пекине и посвященном 70-летию образования КНР.
Конструктивно DF-17 представляет ускоритель баллистической ракеты DF-16B с гиперзвуковым управляемым боевым блоком DF-ZF (ранее известна как WU-14). Развиваемая таким оснащением скорость составляет 5-10 чисел Маха. Первые совместные летные испытания ракеты и гиперзвукового блока состоялись в ноябре 2017 года.

https://lenta.ru/

ВЕРТОЛЁТ В-12 (МИ-12): НЕПРЕВЗОЙДЁННЫЙ ШЕДЕВР

Даже в наше время он не то чтобы впечатляет, он ошеломляет. Особенно если попасть внутрь. Эмоции от ощущения себя внутри этого громадного аппарата захлестывают просто потому, что понимаешь, что ЭТО могло не просто летать, а еще и с пользой. В общем, восторг.
Да, в наше время огромные самолеты не новинка. Привыкли уже. Но вертолет… Даже так: Вертолет. Но — по порядку.


Все началось в далеком 1959 году, когда воедино сошлись интересы народного хозяйства и вооруженных сил, которые нуждались в перевозке неразъемных грузов массой свыше 20 т с помощью летательных аппаратов вертикального взлета и посадки и ОКБ Миля, в котором не считали тогдашний тяжеловоз Ми-6 вершиной прогресса.
В те же годы проектирование подобных вертолетов велось и на крупнейших американских фирмах, но там дальше этапа эскизного проекта дело не пошло.
В ОКБ Миля наоборот, сумели представить убедительные доводы в реальности постройки сверхтяжелого вертолета, и 3 мая 1962 г. последовало постановление Совета Министров СССР о разработке В-12 с грузовой кабиной, аналогичной грузовой кабине гигантского самолета Ан-22, проектируемого ОКБ О. К. Антонова.
Вертолет должен был перевозить различные виды боевой техники массой до 25 т, в том числе новейшие баллистические ракеты стратегического назначения 8К67, 8К75 и 8К82 в любые, самые недоступные части нашей страны.
Во главе проекта была поставлена группа во главе с заместителем главного конструктора Н. Т. Русановича, в 1968 г. его сменил М. Н. Тищенко. Ведущим конструктором стал Г. В. Ремезов. Ведущими инженерами по летным испытаниям были Д. Т. Мацицкий и В. А. Изаксон-Елизаров.
Большинство отечественных и зарубежных авторитетных специалистов считали, что наиболее рационально для вертолета большой грузоподъемности использовать продольную схему. Для изучения особенностей этой схемы Летная станция завода № 329 получила армейский Як-24 и приобретенный в США вертолет Боинг-Вертол V-44. На них исследовались проблемы взаимовлияния винтов и распределения между ними мощности, определения потребной мощности двигателей на режимах полета, оценивались возможности полета со скольжением и т.п. Параллельно конструкторы ОКБ М. Л. Миля создавали первый проект В-12, в котором расположены продольно винтомоторные группы Ми-6 были соединены синхронизирующим валом с перекрытием несущих винтов. Из-за опасности схлестывания пятилопастных несущих винтов их расположили с минимальным перекрытием.
В связи с этим фюзеляж получился довольно громоздкий и более длинный, чем требовалось по тактико-техническим требованиям. Анализ особенностей продольной схемы показал, что она приводит к низким значениям динамического потолка, скорости и скороподъемности, невозможности продолжать полет при отказе двух двигателей и резкому ухудшению летных характеристик на динамическом потолке и при повышении температуры наружного воздуха, а также к ряду других нежелательных последствий. Поэтому от продольной схемы пришлось отказаться.
По решению М. Л. Миля началось исследование других схем. И в 1962 г. специалисты ОКБ решили вернуться к идее «удвоения» винтомоторных групп Ми-6, но уже не по продольной, а по поперечной схеме.
В апреле 1965 г. последовало постановление Совета Министров о строительстве первого опытного вертолета. На фирме М. Л. Миля значительно усилили производственную и экспериментальную базы, пополнили штат новыми сотрудниками, а на саратовском авиационном заводе была начата подготовка к выпуску первой войсковой серии из пяти вертолетов В-12. В конце того же года на натурном макете В-12 военный заказчик исследовал возможность размещения 36 видов тяжелой боевой техники. В апреле 1966 г. государственная комиссия окончательно одобрила натурный макет, и началась сборка первого опытного образца.
В начале лета 1967 г. первый летный образец был признан готовым к летным испытаниям.

В-12 представлял собой четырехдвигательный транспортно-десантный вертолет двухвинтовой поперечной схемы. Винтомоторные группы от Ми-6 крепились на концах ферменных консолей. Диаметр готовых несущих винтов оказался недостаточным для этого вертолета, что потребовало форсирования исходный силовых установок.
В ОКБ П. А. Соловьева для В-12 создали специальную модификацию серийного двигателя Д-25Ф мощностью 6500 л.с. Крылья с сужением меньше единицы имели небольшой угол поперечного V для улучшения пилотажных характеристик вертолета. В центроплане был установлен промежуточный редуктор, обеспечивавший излом трансмиссионного вала. Трансмиссионный вал синхронизировал вращение имевших трехметровое перекрытие несущих винтов и передавал мощность с одного редуктора на другой при управлении по крену и в случае отказа одного или даже двух двигателей с одной стороны. Горючее размещалось в крыльевых и наружных подвесных топливных баках.
Фюзеляж В-12 был выполнен в виде полумонокока и походил внутри, по образному выражению одного из иностранных специалистов, на гигантский готический собор. Его переднюю часть занимала двухэтажная кабина экипажа. На нижнем этаже располагались два летчика, бортинженер и бортэлектрик, на верхнем — штурман и бортрадист.

В хвостовой части фюзеляжа находились силовой трап и боковые створки, которые при раскрытии образовывали проем для въезда самоходной техники и погрузки различных грузов с помощью мощных электролебедок и тельферов. Центральную часть фюзеляжа занимал большой грузовой отсек размером 28,15 х 4,4 х 4,4 м. В нем могли разместиться 196 солдат или 158 раненых.
Вертолет был оборудован современными пилотажно-навигационными системами, позволяющими выполнять полеты в сложных метеоусловиях. Существенно упростить пилотирование В-12 должны были четырехканальный автопилот и система автоматического поддержания заданной частоты вращения несущего винта.
27 июня 1967 г. летчик-испытатель В. П. Колошенко впервые поднял В-12 в воздух с заводской площадки в Панках.
С декабря 1967 г. начались систематические подъемы В-12. Он совершил перелет с заводской площадки на летно-испытательную станцию МВЗ. Вся программа заводских испытаний была выполнена за месяц без осложнений, чему в значительной мере способствовали очень хорошая теоретическая подготовка и экспериментальная отработка всего проекта. Динамическая система не нуждалась в доводке, так как при создании В-12 использовались отработанные в эксплуатации агрегаты силовой установки и несущей системы от вертолета Ми-6.
Осенью 1968 г. в Летно-исследовательском институте начался первый этап совместных государственных испытаний. Они проходили благополучно в строгом соответствии с программой. Доработки касались преимущественно оборудования вертолета.
Были установлены дополнительно к специально спроектированному автопилоту АП-44 опытный автопилот ВУАП-2, который позднее заменили на АП-34Б1, радиолокационная станция «Лоция», подвесные топливные баки и т.п.
Кроме того, на В-12 были опробованы вместо цельнометаллических лопастей от Ми-6 новые лопасти композитной конструкции (стальной лонжерон со стеклопластиковыми носовой частью и законцовкой с фольгированным сотовым заполнителем).
22 февраля 1969 г. в ходе государственных испытаний экипаж В. П. Колошенко установил абсолютный мировой рекорд грузоподъемности, подняв груз 31 т на высоту 2350 м, а 6 августа того же года было зафиксировано новое выдающееся достижение советского вертолетостроения: экипаж В. П. Колошенко на В-12 поднял груз 40,2 т на высоту 2250 м.
Этот рекорд не перекрыт до сих пор, и вряд ли в ближайшие десятилетия появится винтокрылый аппарат, способный соперничать с гигантом, созданным ОКБ М. Л. Миля.
Всего на В-12 установлено семь мировых рекордов. За создание тяжелого вертолета В-12 ОКБ М. Л. Миля второй раз было награждено Призом И. И. Сикорского, присуждаемым Американским геликоптерным обществом за выдающиеся достижения в вертолетной технике.
В-12 успешно прошел все запланированные заводские испытания, выполнил 122 полета и 77 висений, в ходе которых полностью подтвердились расчетные летные данные и надежность систем.
Вертолет показал хорошие пилотажные характеристики как с включенным, так и выключенным автопилотом, высокие показатели управляемости на режиме авторотации, низкий уровень вибраций и шума, комфорт пилотской кабины.
Вертолет продемонстрировал способность продолжать полет при выходе из строя двух двигателей, возможность существенного повышения грузоподъемности при взлете с разбегом.
Несмотря на то, что по сравнению с предшественником объем грузовой кабины В-12 увеличился в 7,2 раза, его удельные весовые характеристики оказались на уровне показателей Ми-6. Дальним перелетом Москва-Ахтубинск-Москва в 1970 г. закончился первый этап совместных государственных испытаний В-12.
В конце октября 1970 года Государственная комиссия рекомендовала запустить его в серийное производство.
В мае-июне 1971 г. В-12 с успехом демонстрировался на 29-м Международном салоне авиации и космонавтики в Ле-Бурже, где был признан «звездой салона». Затем последовали показательные полеты в Париже, Копенгагене и Берлине.
«Перед инженерно-техническим достижением, каким является вертолет Ми-12, можно снять шляпу, — заявил сын великого основоположника серийного вертолетостроения И. И. Сикорского — Сергей Сикорский, вице-президент «Сикорский Корпорэйшн». — Развитие техники учит нас, что при ее оценке нельзя использовать превосходную степень. Вертолет Ми-12 является одним из исключений, которые подтверждают правило. Речь идет о вертолете в превосходной степени…»
К сожалению, несмотря на успешное завершение первого этапа госиспытаний и «парижский триумф», доводка В-12 затянулась. Собранный в 1972 г. на опытном производстве МВЗ второй экземпляр В-12 целый год простоял в цехе в ожидании двигателей.
Только 28 марта 1973 г. он совершил первый подъем в воздух, а на следующий день его перегнали на летную станцию для продолжения государственных испытаний. Второй экземпляр отличался от первого, проходившего в это время переборку и дефектацию, более жесткими элементами управления и усиленными хвостовыми опорами.
Экипаж второго вертолета возглавлял летчик-испытатель Г. В. Алферов. Дублер успешно летал, но заказчик неожиданно отказался принять В-12 на второй этап (этап «Б») госиспытаний.
В 1974 г. все работы по доводке двух опытных машин были остановлены. Первый экземпляр В-12 остался на «вечное хранение» на заводе, а второй передали в музей ВВС в Монино.
Причин тому было несколько. Главная заключалась в том, что задача, для выполнения которой создавался В-12, — обеспечение мобильного базирования баллистических ракет стратегического назначения — к концу 60-х годов потеряла актуальность. Заказчик изменил концепцию базирования ракет.
Некоторые типы ракетных комплексов, под которые разрабатывался В-12, оказались неудачными и были сняты с вооружения (по этой же причине планировавшаяся к производству большая серия Ан-22 была резко сокращена).
Другие аналогичные виды военных грузов не нуждались столь остро в таком дорогостоящем средстве доставки, как вертолет. Кроме того, саратовский завод, готовившийся к производству В-12, к моменту принятия решения о запуске гиганта в серию оказался плотно загруженным изготовлением другого вида продукции. И в довершение всего, в сложившихся обстоятельствах ОКБ оказалось не заинтересованным во внедрении В-12, так как это могло бы помешать начавшейся разработке нового перспективного тяжелого вертолета третьего поколения Ми-26, несколько уступающего двухвинтовому гиганту по грузоподъемности, но зато значительно превосходящего его по технико-экономическим показателям.
Сказать, что работа была сделана зря, нельзя. Разработка В-12 позволила как минимум, доказать целесообразность использования метода удвоения винтомоторных групп для увеличения грузоподъемности винтокрылых летательных аппаратов.
Летно-технические характеристики вертолета В-12:
Габаритные размеры:
диаметр несущего винта — 35 м
длина — 37 м, ширина — 34 м
высота — 12,5 м
Масса вертолета:
пустого — 69 100 кг
нормальная взлетная — 97 000 кг
максимальная взлетная — 105 000 кг
Силовая установка — 4 ГТД Д-25ВФ мощностью 6500 л.с./4847 кВт.
Максимальная скорость вертолета — 260 км/ч, крейсерская — 240 км/ч.
Практический потолок — 3 500 м.
Практическая дальность полета — 500 км, перегоночная — 1000 км.
Экипаж машины — 6 чел.
Пассажировместимость — 196 чел.
Полезная нагрузка нормальная — 20 000 кг груза, максимальная — до 25 000 кг.
Источник:
— Михеев В. Р. Московский вертолетный завод имени М. Л. Миля. 50 лет.
/Роман Скоморохов, topwar.ru/

4 октября празднуется День космических войск России

62 года назад, 4 октября 1957-го, Советский Союз, что называется, «навёл шороху». Был запущен первый в истории искусственный спутник Земли, сигналы с которого улавливались в самых разных точках планеты. Советский Союз, советская наука, советская инженерия и советские технологии продемонстрировали своё полное превосходство, создав огромный задел для развития космонавтики и космических войск.

Первый ИСЗ стал колоссальным технологическим прорывом. Причём все понимали, что освоение космоса имеет как гражданскую, так и военную составляющую. И хотя о «звёздных войнах» на Западе тогда ещё не говорили, зато говорили о том, с помощью чего СССР вывел свой спутник на околоземную орбиту. Если ракета смогла доставить груз в ближний космос, то она вполне может доставить его и до «территорий с победившей демократией», причём груз этот может оказаться отнюдь не таким мирным, как то, который в 1957-м находился на околоземной орбите.

Теперь 4 октября в нашей стране ежегодно празднуется не только как день вывода первого спутника в космос, но и как День космических войск. Официальное утверждение праздника состоялось в 2006 году на основании президентского указа.

Сегодня космические войска выполняют широкий спектр задач, включая мониторинг космического пространства с целью выявления вероятных угроз для безопасности страны. В те задачи, которые призваны решать военнослужащие космических войск, входит достоверное обнаружение стартов баллистических ракет, предупреждение о ракетном нападении, запуски космических аппаратов (включая спутники), контроль работы спутниковых группировок и многое другое. Вот уж поистине – космические войска защищают рубежи России на дальних подступах.

«Военное обозрение» поздравляет всех военнослужащих и ветеранов космических войск с профессиональным праздником! Особенные слова благодарности всем тем, кто в своё время работал над созданием и развитием советской космической программы. Фактически по сей день вся «космическая» деятельность основывается на ещё советском опыте и заделе.

Трансформация камуфляжа Су-57: От «фигурного» к «противоспутниковому»

В России продолжаются испытания новейших истребителей Су-57. Как известно, несколько дней назад истребитель осуществил парный полёт с тяжёлым ударным беспилотником С-70 «Охотник», отработал возможности пилотирования на относительно малых дистанциях в автоматизированном (для БПЛА) режиме.
Вместе с совершенствованием БРЭО (бортового радиоэлектронного оборудования) российского истребителя 5-го поколения производители трансформируют и используемый на боевой машине, проходящей испытания, камуфляж.

Первоначально на ПАК ФА (будущих Су-57) использовался так называемый «фигурный» камуфляж, когда фюзеляж покрывается изображениями геометрических фигур в виде многоугольников практически по всей плоскости. Наряду с этим самолёт использовал «размерный» камуфляж, когда края крыльев и горизонтального хвостового оперения окрашивались в контрастирующий с остальной поверхностью цвет, что создавало эффект определённого визуального уменьшения размеров самолёта.
Затем стал активно использоваться «цифровой» («пиксельный») камуфляж – тоже практически по всем плоскостям истребителя.

Теперь появляются образцы, где пиксельный камуфляж сведён к использованию лишь на одной из частей фюзеляжа. Как вариант, для борта с номером 053 камуфляж «цифру» оставили в средней части Су-57. Это тот самый истребитель, который участвует в испытаниях вместе с беспилотным «Охотником». Передняя и задняя части истребителя пятого поколения окрашены в светлые тона. Такой вариант используется, чтобы в полёте контуры затемнения на фюзеляже истребителя повторяли контуры беспилотника, что может дополнительно ввести потенциального противника в заблуждение при попытке отследить параметры испытаний, например, оптикой спутника-шпиона. В этой связи камуфляж вполне можно называть «противоспутниковым». Понятно, что характерным он останется не для всех истребителей пятого поколения в ВКС РФ.

Использованы фотографии:
twitter.com/AnatolyVlasov87, ТК «Звезда»

https://topwar.ru/

Из истории развития сверхзвуковых истребителей. Часть вторая

Часть первую смотреть 05.07.19.

4 июля 1989 года в густонаселенном районе Бельгии близ города Куртрэ произошло драматическое событие, потрясшее местных жителей и изумившее авиационных специалистов всего мира. В то безмятежное утро на частный дом семейства Делауэр упал боевой самолет… с советскими опознавательными знаками. Как выяснилось, это был истребитель МиГ-23, из которого несколько часов назад катапультировался в аварийной обстановке полковник Н. Скуридин. Покинув машину с неожиданно захлебнувшимся двигателем на высоте 130—150 метров, пилот был абсолютно уверен, что она упадет в море. Между тем МиГ, принадлежавший одному из советских авиаполков, который дислоцировался на балтийском побережье Польши, вовсе не прекратил полет. Неуправляемый, он самостоятельно набрал высоту, чтобы, преодолев немалое расстояние от Польши до Бельгии, рухнуть на землю с пустыми баками.
Комментируя инцидент, тогдашний первый заместитель командующего ВВС генерал-лейтенант Е. Шапошников, ныне министр обороны, маршал авиации, сказал: — Случай, по нашим данным, в истории боевой авиации уникальный. По крайней мере я не припомню, чтобы машина, покинутая пилотом, совершила столь далекий неуправляемый полет. Такой это самолет—МиГ-23. При взлете или на малых скоростях его крыло почти прямое в плане, с минимальной стреловидностью, приличного размаха. Самолет, так сказать, не продирается сквозь воздух, а действительно летит. К тому же он не был оснащен в том полете ракетами, бомбами, подвесными топливными баками. И все-таки мы сами удивлены тем расстоянием, какое он сумел пройти. Дальность оказалась выше, чем предполагали…
Старина МиГ-23, представитель первого поколения боевых самолетов с изменяемой стреловидностью крыла, и поныне в строю, едва ли не самая массовая машина ВВС. И это при том, что стартовал ее прототип без малого четверть века назад, в 1967 году!.. Между тем, за 12 пет до первого взлета МиГ-23 авторы известного английского справочника «Реактивные самолеты мира» пессимистически констатировали; «Конструктивная сложность крыла с изменяемой стреловидностью препятствует его широкому применению». Но уже тогда, повозившись с «сырыми», несовершенными конструкциями, авиастроители убедились — применение крыла, стреловидность которого меняется в зависимости от скорости полета, позволяет на треть увеличить радиус действия машины и на четверть снизить ее посадочную скорость. Давно минули времена, когда соотношение максимальной и посадочной скоростей самолета составляло три-четыре. Теперь, как бы ни росла скорость машины, ее колеса «не вправе» соприкасаться с бетонкой при еще большей скорости — она и так перевалила за 300 км/ч. Вот и выходит: с каждым шагом вперед скоростной диапазон увеличивается, а отношение предельных — максимальной и посадочной — скоростей подскочило до десяти. Стреловидные крылья вполне удовлетворяют своему назначению в широком диапазоне—от околозвуковой до скорости, соответствующей удвоенной звуковой. А вот на малых скоростях стреловидность мешает. Такое крыло придает машине избыточную поперечную устойчивость, затрудняет выполнение предпосадочных маневров. Несущие свойства плоскости хуже, чем у прямого крыле: величину подъемной силы определяет не скорость набегающего потока, а ее составляющая, направленная перпендикулярно передней кромке стреловидного крыла. Вдобавок при полете на больших углах атаки снижается эффективность средств механизации, что ухудшает взлетно-посадочные свойства машины.
Для современного самолета находится работа практически на всех скоростях и высотах. Проектировать машины классическим способом компромиссов между противоречивыми требованиями становится все труднее и труднее. Конструкторы стараются избежать обилия типов боевых машин, стремясь воплотить свойства каждой из них в одной, универсальной, многоцелевой. Подобный самолет должен на предельно малой высоте со сверхзвуковой скоростью проникать на территорию противника. Его же приходится использовать для перехвата врага на предельной высоте. Не исключено, что многоцелевой машине придется сопровождать в дальнем полете бомбардировщик. И если решению одной из этих задач будет способствовать крыло малой площади и большой стреловидности, то для другой, скажем, для полета на дальность, требования диаметрально противоположные. Итак, изменяемая стреловидность, поворотное крыло. Весьма не простая задача — заставить его в любом положении выполнять свою основную задачу и не быть источником всевозможных колебаний. Конструкторам нужно было добиться, чтобы при перемене угла стреловидности машина не теряла устойчивости, была управляемой. Ведь мало того, что при этом перемещается масса — «гуляет» и точка приложения аэродинамической нагрузки на несущую поверхность, фокус крыла, иначе влияют друг на друга воздушные потоки на крыле, фюзеляже, хвостовом оперении. А поворотный узел крыла—это целый комплекс проблем! Во-первых, узел должен быть легким и компактным и при этом выдерживать колоссальные нагрузки, не иметь люфтов. Во-вторых,—обеспечивать строгую синхронность отклонения консолей…
Для МиГ-23 конструкторы выбрали весьма широкий диапазон изменения стреловидности—от 16 градусов для взлетно-посадочных режимов, крейсерского полета на дальность и барражирования — до 72 градусов. Для отработки столь сложного и ответственного агрегата ОКБ А. И. Микояна привело обстоятельные эксперименты на статически и динамически подобных моделях в аэродинамических трубах. Построили натурный стенд крыла с механизмом управления его поворотом и системой управления самолетом. Провели эксперименты в стационарных и летающих лабораториях. По сравнению с классическим управлением самолетом на МиГ-23 действует не совсем обычное. Его создатели полностью отказались от элеронов для управления креном. Мало того, что эти поверхности способствуют деформации, нежелательному закручиванию крыла, — они занимают на задней кромке место, столь южное для размещения мощной взлетно-посадочной механизации. Летчик создает крен, дифференцированно поднимая в поток интерцепторы на верхней поверхности крыла и раздельно поворачивая каждую из половин стабилизатора. При максимальной стреловидности крыла, когда эффективность интерцептора падает, поперечное управление происходит только с помощью стабилизатора. Фронтовой истребитель МиГ-23 с взлетной массой до 16 тонн, максимальной скоростью в 2500 км/ч и временем подъема до высоты 11 километров 1,4 минуты выпускался серийно с 1969 года по 1985 год. И если прототип вооружили только ракетами класса «воздух — воздух», то серийные машины оснащали и 23-миллиметровой пушкой ГШ-23, авиабомбами и неуправляемыми реактивными снарядами.
Как нередко бывает с удачной машиной, МиГ-23 лег в основу самолетов другого назначения. Сменив крыло изменяемой стреловидности стационарным треугольным, установив в фюзеляже дополнительные подъемные двигатели, конструкторы создали экспериментальный истребитель укороченного взлета и посадки МиГ-23 УВП. А в 1972 году началось серийное производство фронтового истребителя-бомбардировщика МиГ-27. Сохранив конструктивную схему предшественника, этот самолет обзавелся бронированными плитами по бокам кабины пилота, высокоточным прицельно-навигационным и бортовым оборонительным комплексами. Его вооружение—шестиствольная 30-миллиметровая пушка, управляемые ракеты «воздух—поверхность» и «воздух—воздух» для обороны от самолетов противника, авиабомбы и неуправляемые снаряды.
Само собой, путь, подобный эволюции МиГ-23, прошли его зарубежные «сверстники», например, американский Р-111 и западноевропейский «Торнадо», немало повоевавший в недавней войне близ Персидского залива. Работать над проектом «Торнадо» начали в 1968 году компании «Мессершмитт — Белков — Блом» (ФРГ), «Бритиш эркрафт» (Великобритания) и итальянская ФИАТ. Объединив международные усилия, фирмы задались целью создать современный самолет, способный заменить устаревший Р-104 «Старфайтер». Его задачи — бои на высоте до 24 километров и на сверхмалой в несколько сот метров, разведка, поддержка наземных войск. «Торнадо» долго шел к серии — строить первые из почти 700 заказанных самолетов начали только в 1980 году. За океаном, в США, американские конкуренты европейцев, самолетостроители компании «Макдоннел — Дуглас» создали многоцелевой истребитель Р-15 «Игл», совершивший первый полет летом 1972 года. Стоит подробнее рассказать о возможностях этой машины, побудившей конструкторов многих стран, в том числе и СССР, принять вызов.
Начиненный компьютерными устройствами, Р-1 5 сам следит за положением самолета в пространстве, скоростью, внезапными порывами ветра, исправляет ошибки пилота, а то и помимо его ведет машину. Вдобавок автоматика выбирает из множества целей важнейшую и «подсказывает» пилоту, когда следует открывать огонь. Создатели Р-15 отлично усвоили уроки вьетнамской войны, когда военные сетовали на сложность обслуживания современных истребителей-бомбардировщиков. Тогда, как писал журнал «Интеравиа», «70 процентов самолето-вылетов тактической авиации затрачивается на удары по наземным целям с малых высот в ходе непосредственной поддержки сухопутных войск и изоляции района боевых действий». Естественно, что боевые действия такого рода требовали быстрой реакции ВВС на запросы войск. Скоростные, но сложные машины, хотя и быстро добирались до целей во Вьетнаме, упускали момент из-за «холостого» простоя на земле. Именно по этой причине на задание по оперативной поддержке войск чаще, чем современные в те годы F-105 «Тандерчиф» и F-4 «Фантом», стартовал устаревший F-100 «Супер Сейбр». К боевому вылету его готовили гораздо быстрее. На подготовку к вылету современнейшего F-15 уходит вдвое меньше времени, чем на выпуск в воздух F-4 «Фантом». Вызов, брошенный американцами, приняли ведущие авиастроительные фирмы мира, в том числе—советские.
Спасибо гласности, теперь и корифеи нашего самолетостроения рассказывают журналистам не об одних только победах советской конструкторской школы. Полную драматизма историю истребителя-перехватчика Су-27 рассказал корреспонденту «Крыльев Родины» Генеральный конструктор ОКБ имени П. О. Сухого Михаил Петрович Симонов. — С самого начала проектирования самолет Су-27 разрабатывался как истребитель-перехватчик без какой-либо возможности действий по наземным целям, В качестве отправной точки — «конкурента» — был выбран американский истребитель F-15 «Игл», Его данные были заложены в компьютер и проиграны в соревновании с нашей первоначальной моделью проектирования. Получили соотношение 1,35:1. В соответствии с принятой концепцией начали строить самолет Т-10. Это был первый в Советском Союзе «неустойчивый» самолет с электродистанционной системой управления. По западной терминологии — самолет с аэродинамикой, определяемой параметрами систем управления, или самолет с электронной устойчивостью. Первым таким самолетом был американский Р-16. В разработанную отделом аэродинамики нашего ОКБ совместно с ЦАГИ интегральную аэродинамическую схему было включено оживальное крыло с тупым наплывом и деформацией срединной поверхности.
Летом 1977 года шеф-пилот нашего ОКБ Герой Советского Союза Владимир Сергеевич Ильюшин совершил на Т-10 первый полет, и начались испытания. Все шло хорошо, и, не дожидаясь окончательных результатов, заложили еще 10 машин… Сейчас уже трудно установить, откуда пошла ошибка,—то ли нас дезинформировали при анализе возможностей конкурента, то ли мы сами не поверили в достоверность о сообщаемых возможностях F-15, но однажды, трезво все взвесив и заложив в компьютер уточненные данные, получили обратное соотношение — проигрываем с результатом 1:1,35. Выполнив все пункты технического задания, мы сделали посредственную машину. Она не соответствовала мировому уровню ни по дальности, ни по маневренности. Нас очень поддержал тогда работавший заместителем министра Иван Степанович Силаев. При этом было полное непонимание со стороны министра В. А. Казакова, Но мы стояли на своих позициях твердо и к моменту решения вопроса были вооружены новой концепцией, возвращающей нас на исходные позиции превосходства над конкурентом. То есть у нас был готов проект нового самолета, хотя и под тем же названием. Укладывались мы и в сроки поставки его на вооружение…
В результате, добавим к рассказу Генерального, когда американцы смоделировали на компьютере бои своих новейших истребителей с серийным Су-27, соперничать с ним на равных оказалось по силам машине следующего поколения, еще только создающейся… Летом 1988 года впервые за 40-летнюю историю авиасалонов в Фарнбюро в английском небе появился советский боевой самолет. Честь представить на международном авиасмотре советскую авиапромышленность была оказана фронтовому истребителю нового поколения МиГ-29. Даже в окружении таких образцов мирового авиастроения, как F-16C, F/A-18, «Торнадо», «Мираж-2000», «Рафаля», новый МиГ стал абсолютной звездой авиасалона. Тем более при блистательной демонстрации своих летных возможностей, устроенной «фирменными» испытателями Анатолием Квочуром и Романом Таскаевым.
Авторитетный английский журнал «Флайт интернешнл» писал тогда: «Самой большой сенсацией был, без сомнения, показ самолета МиГ-29 с его замечательным скольжением на хвост, впечатляющим пролетом с большим углом атаки на малой скорости и захватывающим пролетом «на острие ножа» на большой скорости. В смысле искусства высшего пилотажа полеты были прекрасными…» Добавим: не только «в смысле искусства высшего пилотажа». По оценкам западных специалистов, МиГ-29, созданный на основе новейших достижений аэродинамики, из современных материалов, по совершенной технологии, принадлежит к передовым конструкциям. И что важно — в нем заложены резервы для совершенствования. Через год после дебюта в Фарнборо драматическое происшествие с МиГ-29 в Ле Бурже показало всему миру еще одно, доселе невидимое даже специалистам преимущество советской машины. На снимке, опубликованном уже упоминавшимся журналом «Флайт»,— леденящий душу момент: свечкой, носом вниз, в считанных метрах от земли, застыл пикирующий МиГ. Справа — катапультировавшийся за мгновение до взрыва Анатолий Квочур.
Он спасся благодаря своей реакции и уникальным свойствам катапультируемого сиденья конструкции предприятия «Звезда» Генерального конструктора Гая Ильича Северина. Комментируя спасение Квочура в Ле Бурже, он сказал: «Сейчас наше кресло установлено практически на всех самолетах ВВС. Было уже более 300 катапультирований в реальной эксплуатации. И почти все пилоты были спасены. Из 100 мы спасаем 97, а раньше спасались 82—из тех, кто катапультировался. Важно также, что мы спасаем летчиков практически без травм. И возвращаем их в строй…
Гораздо сложнее были проблемы, которые нам совместно со специалистами КБ А. С, Яковлева и ЛИИ пришлось решать при разработке системы для вертикально взлетающих машин… И впервые в мировой практике такая система была создана… Для сравнения: англичане, имеющие самолет такого же класса «Хэриер», но без системы автоматического катапультирования, загубили 100 процентов летчиков при авариях на режимах взлета и посадки. Никто не спасся. У нас спаслись все. Все! Это статистика…» Коль скоро речь зашла о палубной авиации — а самолет ОКБ имени А. С. Яковлева Як-38 в основном бортового базирования,— нельзя не рассказать об экспериментах с «оморячиванием» вполне сухопутных Су-27 и МиГ-29; о начавшихся в 1989 году полетах этих истребителей с борта тяжелого авианесущего крейсера «Адмирал Кузнецов» (бывший «Тбилиси»). Впервые стартовав с крейсера 1 ноября 1989 года, Виктор Пугачев, автор и исполнитель знаменитой фигуры высшего пилотажа «кобры Пугачева», принял в свой клуб «палубных» летчиков еще десять асов. Всего одиннадцать первоклассных пилотов из ОКБ имени Сухого и Микояна, Летно-исследовательского института, военные испытатели совершили к лету 1991 года около 90 взлетов-посадок. Больше всего — 55—их выпало на долю Су-27. Около 30 раз взлетал и садился на палубу МиГ-29.
Однажды — учебно-тренировочный Су-25 УТГ, возможно прообраз нового самолета такого назначения, который позволит немногим пока «палубным» летчикам натаскивать армейских новичков. С полной нагрузкой действовало гигантское сооружение, имитирующее на земле, на базе авиации ВМФ в Саках (Крым) все главные элементы крейсера. На этом так называемом «блоке» рядовые морские пилоты готовились к взлетам-посадкам на реальном корабле. На самом же «Адмирале Кузнецове» их опытные коллеги отрабатывали непростую технику пилотирования сверхсовременного истребителя, взлетающего после всего лишь 105 метров разбега и садящегося на 220-метровую полосу. Условия посадки — жесткие, если не сказать жесточайшие. Корму, которая возвышается над водой на 16 метров, истребитель должен пройти на высоте 6 метров 40 сантиметров. Снижаясь по глиссаде в четыре градуса, пилот обязан выдерживать 11-градусный угол атаки. И приземлить, точнее, «припалубить» машину должен так, чтобы, крюк на ее хвосте, так называемый гак, зацепился за третий трос тормозящего механизма, натянутый поперек палубы. Всего, уточню, их четыре. Первый расположен в 40 метрах от кормы, три остальных — с интервалом в 12 метров друг от друга. По неофициальной шкале оценок, выставляемых летчику за точность посадки, высший бал — «пять» он получает, если гак цепляется именно за третий трос. Самым низким — «три» — оценивается срабатывание первого троса, что должно предостеречь пилота от слишком низкого захода на посадку, чреватого ударом в корму. Сцепление гака с четвертым тросом, оцениваемого баллом «четыре», нежелательно из-за возможного обрыва троса и малой длиной той части посадочной палубы, которая остается для немедленного взлета.
Кстати, садится истребитель с двигателями, работающими на полной мощности,— на случай «аварийного» старта. Полеты на «Адмирале Кузнецове» проходили уже не только днем, но и ночью. Точность захода на посадку обеспечивают радиоэлектронная и оптическая система. Правильно подходя к кораблю, пилот должен видеть обращенные к нему лучи только одного, зеленого цвета. Появление в поле зрения желтого и красного сигналов свидетельствует: заход неудачный.
Неожиданную проблему выявили первые же ночные старты. Как известно, взлетающий самолет проходит так называемый трамплин, изогнутую вверх часть взлетной палубы над самым носом корабля. Без видимых ориентиров, испытав мгновенную перегрузку на трамплине, летчик на мгновение терял ориентацию в пространстве, что, случалось, приводило к опасной просадке самолета. Сам Су-27 мало чем отличается по конструкции от базовой, сухопутной машины. Радикально переделано крыло, обретшее более мощную взлетно-посадочную механизацию. Добавлено так называемое переднее горизонтальное оперение, облегчающее балансировку истребителя сразу после взлета. Идет, как говорят в ОКБ им. Сухого, «оморячивание» сухопутного самолета—изменения в конструкции машины и в технологии его изготовления, дающие Су-27 устойчивость к разрушительному воздействию влажной и солевой окружающей среды. Я назвал уже марки самолетов, садившихся не «Адмирал Кузнецов». В западных изданиях промелькнуло сообщение и о модификации Су-27 с пилотами, расположенными рядом, как в кабине авиалайнера. Такой самолет, как мне сообщили в ОКБ, действительно есть. Это истребитель-бомбардировщик Су-27 ИБ. Его и в самом деле демонстрировали военному руководству в Саках, но к палубной авиации, к «Адмиралу Кузнецову» он отношения не имеет…
Рассказывая о новейших истребителях, мы не касались пока такого немаловажного показателя современного самолета, как его стоимость. Между тем, опыт последних локальных войск заставил военных всего мира трезво оценить соблазнительные данные совершенных машин. Вот почему, заказывая промышленности авиатехнику, армия, ПВО, флот руководствуются принципом «цель должна оправдывать средства». Иначе говоря, не надо требовать от самолета для авиаподдержки наземных войск огромной скорости и потолка, от истребителя-перехватчика— мощного бронирования, а от вертикально взлетающей машины — дальности действия бомбардировщика. Увы, с прогрессом авиации летательные аппараты становятся все сложнее в проектировании, испытаниях, производстве, они непрерывно дорожают. Вот лишь несколько цифр. Стоимость истребителя СПАД времен первой мировой войны — 10242 доллара. «Лайтнинга» выпуска 1942 года — 134284, а «Сейбра» (1950 г.) — 218 460 долларов. «Фантом» (1962 г.) стоил уже более 2, а Р-111 с переменной стреловидностью крыла (1963 г) — почти 6 миллионов. Р-1 5 «Игл» (1972 г.) — 17 миллионов долларов. Изрядную лепту в стоимость новых самолетов вносит сложнейшее оборудование, которым насыщен любой современный истребитель, штурмовик или бомбардировщик. Существенно дороже истребителей стратегические (дальние) бомбардировщики. Американский В-1 и советские Ту-160 и Ту-22 М. На другом стоимостном «полюсе» — штурмовики, простые и надежные машины, сделанные, как говорится, без особых изысков. Начало современным штурмовикам положил американский Фэрчайлд Рипаблик А-10А «Тандерболт», проект которого победил на конкурсе 12 фирм в 1973 году. Машина, напоминающая формами и данными самолет второй мировой войны, развивает максимальную скорость всего в 700 км/ч, а крейсерскую — в 555 км/ч. Несет 30-мм семиствольную пушку и на 11 узлах внешней подвески—бомбы, ракеты, контейнеры с 23-мм пушками общим весом до 7258 кг. И все это при нормальной взлетной массе в 15 тонн и максимальной — свыше 11 тонн! Советский Су-25, неофициально прозванный «грачом», создан позже А-10А — в 1979 году. Благодаря большей тяговооруженности и мощной механизации крыла он скоростнее и маневреннее «Тандерболта».
По рассказу Генерального конструктора М. П. Симонова, на Су-25 применили так называемый «комплекс живучести» — надежную защиту кабины, топливных баков, других важных систем, их дублирование. В результате потери летного состава «грачей» в Афганистане оказалась на порядок меньше, чем среди экипажей других летательных аппаратов, там применявшихся. Если живучесть штурмовика зависит от того, насколько удачно он увернется от обстрела или, в крайнем случае, как он держит удар, то новейшая технология «стелс», с которой все больше связывают будущее боевой авиации, основана на совершенно ином принципе. На невидимости машины для самых совершенных радиолокационных средств. Секрет «степс», тщательно скрывавшийся от посторонних ушей и глаз, приоткрылся в 1986 году, когда один из таинственных самолетов разбился в испытательном полете на территории калифорнийского заповедника. Хотя территория немедленно объявили закрытой зоной, журналисты дознались, остатки какого самолета догорали среди реликтовых секвой. Как выяснилось, первый полет Р-117А состоялся в 1981 году, а в 1983 году опытная машина достигла боеготовности. Первая в истории боевая «невидимка» представляет собой «летающее крыло» с размахом 13,2 метра. Радиолокационная малозаметность Р-117А основана на трех главных факторах. Первый — конструкция из радиопоглощающих материалов, которые снижают общий уровень отраженных сигналов. Второй фактор — геометрия самолета такова, что основные радиолокационные сигналы, облучающие «невидимку», отражаются вверх или вниз относительно вражеского радиолокатора. И, наконец, конфигурация F-117А такова, что его главные внешние элементы как бы концентрируют отраженные сигналы в нескольких узких секторах. Машина оснащена также лазерной системой скрытой связи между самолетами. Уже проходят летные испытания другие самолеты, построенные по технологии «стелс» — стратегической бомбардировщик В-2, истребители Локхид F-22 и Нортроп F-23. Важно, что эти машины будут обладать не только малой радиозаметностью, но и тактико-техническими данными, превосходящими, скажем, в маневренности, истребители F-15, А-16 и F-18…
Какой быть боевой авиации будущего, например, наиболее быстро эволюционирующим истребителям? В одном из интервью Генеральный конструктор ОКБ имени А. М. Микояна Ростислав Аполлосович Беляков ответил на этот вопрос так; — Я бы не сказал, что прогнозировать легко. Ведь истребитель — это очень сложная техническая система. Его эффективность зависит от многих факторов, не говоря уже о летно-технических: скорости, высоте, маневренности, дальности, боевой нагрузке и так далее. А сможет ли истребитель себя защитить — немедленно сбить ракету, пущенную по нему? Или — на какую дальность сам ведет ракетный огонь? Может ли «видеть» землю в любую погоду, днем и ночью? Имеет ли систему предупреждения об атаке противника? Причем четко распознавать, кто облучает средствами РЛС — противник или свой? Опыт войны в Персидском заливе вновь ставит проблему эксплуатации истребителей на грунтовых аэродромах. Словом, боевую машину будущего определяют тенденции в политике, возможности научно-технического потенциала страны. Скажем, такая проблема, как стоимость машины. Я думаю, боевая задача должна решаться минимальными затратами с максимальной эффективностью. В этом направлении и работает ОКБ. Наш истребитель следующего поколения будет определяться также системой многих других факторов. Предположим, скорость у него не вырастет, зато существенно прибавится дальность полета. Причем с увеличенной боевой нагрузкой. Истребителю будущего важно иметь боевой потенциал, в три-четыре раза выше предыдущего. Безусловно, скорость истребителей также будет увеличиваться. Мы работаем сейчас и над этой проблемой. Но нужны новые виды топлива, к примеру, водород. Конечно, будущий «миг» изменит свои формы. Ведь сейчас большую роль играет так называемая проблема «незаметности» истребителя. Причем в оптическом, инфракрасном, радиолокационном диапазонах на больших дальностях… …
Прогнозы — коварная вещь. Пройдут годы, время и прогресс внесут свои поправки в долгосрочные перспективы, сделают явью нынешние разработки, снимут с повестки дня сегодняшние и завтрашние проблемы, поставят новые. Одно очевидно: авиация — динамичная, мгновенно реагирующая на все новое отрасль техники — и впредь останется ареной творческого и — верим — мирного состязания и сотрудничества исследователей различных направлений, инженеров, летчиков, рабочих, всех, кому мы обязаны удивительной возможностью летать, вопреки силе земного притяжения.

————————————————————

Литература:
Андреев И., Захаров А. «Боевые самолеты» 1992г.
Попова С. «Аэрофлот от А до Я» 1986г

Самолет Sukhoi Superjet 100

Sukhoi Superjet 100 – ближнемагистральный самолет, разработанный Российской компанией “Гражданские самолёты Сухого”.

В начале 2000-х, парк отечественных самолетов ЯК-42, ТУ-134 и ТУ-154 практически выработал свой ресурс, а новые лайнеры не производились и не разрабатывались. В то же время, компания “Сухой” приняла решение создать новый региональный самолет, который мог бы заменить наследие советской авиации.
Разработка SSJ-100 (Sukhoi Super Jet 100) началась в 2003 году. В создании лайнера приняло участие множество зарубежных компаний, самые популярные из которых – Boeing (консультирование в области менеджмента и маркетинга) и Snecma (разработка и производство двигателей).
Первый полёт Сухой Суперджет 100 совершил 26 сентября 2007 года. Коммерческая эксплуатация самолета началась в апреле 2011 года.
Салон SSJ-100 высокий, просторный и обладает довольно широким проходом между креслами. Багажные полки имеют рекордный в своём классе объём (50 литров). Пассажирские кресла расположены по схеме 2+3, а между ними достаточно расстояния, чтобы свободно вытянуть ноги даже очень высокому пассажиру.
Сухой Суперджет 100 может взять на борт 98 пассажиров и перевезти их на расстояние до 2,950 км.
Основными конкурентами SSJ-100 являются: АН-148, Embraer E170, Embraer E175,Bombardier CRJ-700, Fokker 70 и BAe 146.

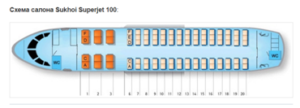

Схема салона Sukhoi Superjet 100:

Технические характеристики:
Код ICAO: SU95
Экипаж: 2 человека
Длина: 29,9 м
Размах крыла: 27,8 м
Максимальная вместимость: 95 пассажиров
Максимальный взлётный вес: 45,880 кг
Крейсерская скорость: 870 км/ч
Дальность полёта: 2,950 км
