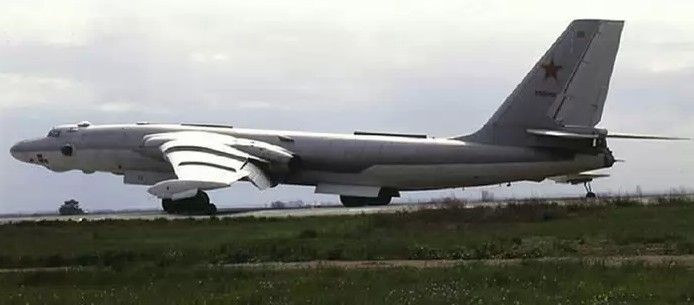

М-4 – советский стратегический реактивный бомбардировщик (по классификации НАТО – Бизон), является первым в мире, поступившим в войска. Работы по его созданию велись одновременно с Ту-95, при этом стратег М-4 отличался от него более высокой скоростью полета, но меньшим радиусом действия. Всего было построено 34 самолета, включая 2 опытных образца. На основе бомбардировщика М-4 был создан бомбардировщик 3М, который обладал увеличенной дальностью полета, внешние отличия между двумя этими самолетами были минимальны.



Поводом для начала работ по бомбардировщику М-4 стал тот факт, что в самом начале ядерного противостоянии 2-х сверхдержав обстоятельства явно складывались не в пользу СССР. Разработав свою ядерную бомбу через 4 года после американцев, СССР не только уступал в размерах имеющегося ядерного арсенала, но и не имел средств доставки «оружия возмездия» на территорию противника. Для этого срочно необходимо было создать флот стратегических бомбардировщиков, которые были в состоянии решить данную задачу.



Поскольку самолет должен был доставить многотонную бомбу на территорию вероятного противника, основу техзадания по новому самолету составляли дальность полета – на уровне 12 000 км. и максимальная боевая нагрузка, которая составляла бы не менее 5000 кг, именно столько весил самый первый советский спецбоеприпас РДС-1. Учитывая, что основу ПВО на то время составляли истребители, новый самолет должен был разгоняться до 900-950 км/ч и совершать полет на высоте в 12-13 км., что позволяло бы машине уйти от преследования. Конечно, вероятность перехвата бомбардировщика полностью не исключалась, поэтому еще одним пунктом техзадание было оснащение самолета достаточно мощным оборонительным вооружением. Предполагалось, что самолет можно будет использовать в любое время суток и в любую погоду с прицельным бомбометанием выше кромки облаков. Специально для него собирались строить новые аэродромы с бетонными ВПП длиной в 3-5 км. и шириной в 50-100 м.





Именно так и появился на свет восьмиместный свободнонесущий цельнометаллический среднеплан, оснащенный 4-мя двигателями и убираемым шасси велосипедного типа. Стратегический бомбардировщик был разработан в ОКБ-23 под руководством В. М. Мясищева. Его прототип впервые поднялся в воздух 20 января 1953 года, экипажем самолета руководил летчик-испытатель В. Опадчий. Постройка опытных образцов и серийный выпуск самолета производился с 1954 по 1963 года на заводе №23 в Филях, где было изготовлено 93 самолета М-4 и 3М разных модификаций.



Бомбардировщик М-4 был цельнометаллическим монопланом классической схемы. Фюзеляж типа полумонокок имел круглое сечение диаметром 3,5 м. и длиной 45,6 м. и технологически делился на 3 части: носовую часть с передней гермокабиной, срединную часть, которая включала в себя центроплан крыла, а также хвостовую часть с кормовой кабиной. В передней гермокабине был расположен экипаж, установлены приборы управления вооружением, основное илотажно-навигационное оборудование. В средней части фюзеляжа находились: ниши уборки основных опор шасси, бомбовый отсек, нижняя и верхняя стрелковые установки, кислородное, противопожарное и другое оборудование, а также контейнер спасательных лодок. В отсеках шасси, в центроплане и под ним находилось 14 мягких топливных баков, при этом еще 2 бака можно было дополнительно подвесить в бомбоотсеке. В хвостовой части находилось еще 6 топливных баков, а также фотооборудование, снарядные ящики кормовой пушечной установки, отсек сигнальных средств, аппаратура постановки помех и тормозной парашют. В кормовой гермокабине размещался кормовой стрелок, который управлял хвостовой пушечной установкой.



Планеры всех самолетов серии изготавливались из алюминиевых сплавов. Угол стреловидности крыла бомбардировщика составлял 35,5 градуса. Экипаж самолета находился в двух гермокабинах: носовой (2 летчика, штурман, 2 стрелка, стрелок-радист, на М-4 еще и оператор РЛС) и кормовой кабине (хвостовой стрелок). Все члены экипажа самолета находились в катапультных креслах, которые позволяли аварийно покидать самолет через 5 фюзеляжных люков. Все 8 членов экипажа в случае возникновения аварийных ситуаций катапультировались вниз. В разное время на стратегическом бомбардировщике М-4 применялись ТРД АМ-3А тягой 8700 кгс., АМ-3Д – 8750 кгс., РД-3М-500 – 9500 кгс., или же РД-3М-500А – 10 500 кгс. Бомбардировщики были оснащены системой дозаправки топливом в воздухе.





В конструкции М-4 впервые для самолетов данного класса был применен ряд новых материалов, речь, прежде всего, идет о высокопрочных алюминиевых сплавах В-95 и В-65. При том же удельном весе, что и Д16Т, они имели повышенную прочность, но при этом большую жесткость и, как следствие, худшие усталостные характеристики материала. Во время совершения типового полета продолжительностью 15 часов бомбардировщик мог накопить более 2,5 тысяч «махов» крыла – циклов нагружения. На ряде самолетов, которые были спроектированы с применением данных видов сплавов, усталостное разрушение узлов конструкции явилось причиной многих тяжелых катастроф, но Мясищеву удалось создать самолет с достаточным ресурсом, что впоследствии было подтверждено практикой.



Достаточно сложной проблемой стало проектирование узлов шасси бомбардировщика М-4. После проработки ряда вариантов, выбор остановили на малоизученной по тем временам «велосипедной» схеме с двумя основными опорами, которые оснащались четырехколесными тележками. Для обеспечения устойчивости во время движения по аэродрому применялись специальные небольшие поддерживающие опоры, установленные на законцовках крыла бомбардировщика. Главной причиной выбора данной конструкции являлся значительный выигрыш в весе по сравнению с традиционным трехопорным шасси и компоновочные соображения.



Ранее в Советском Союзе такая схема применялась только на опытном истребителе И-211 конструкции Алексеева. Данная машина успешно летала, но ее испытания подтвердили, что самолету трудно поднять свой нос во время выполнения взлета. Выход из ситуации был найден достаточно оригинальным решением. Бомбардировщик М-4 начинал разбег со стояночным углом, по мере роста скорости машины подъемная сила крыла постепенно компенсировала вес самолета, а давление в специальном гидроцилиндре носовой стойки шасси выжимало шток, который поворачивал тележку таким образом, что она касалась земли лишь задней парой колес (механизм «вздыбливания»). В результате этого нос М-4 приподнимался, создавая необходимый взлетный угол, и самолет отрывался от полосы, почти без участия со стороны летчика.





Особенностью стратегического бомбардировщика М-4 была крупнопанельная сборка, направленная на уменьшение веса и так называемое «аэродинамически-чистое» крыло (на нем отсутствовали двигатели и гондолы для шасси). Следствием использования такой компоновки и явилось «велосипедной шасси», которое сделало посадку самолета необыкновенно трудной. Помимо этого данная схема сделал невозможным использование внешней подвески и модернизацию бомбоотсеков. Так, заряд «царь-бомбы» был сброшен с бомбардировщика Ту-95 по причине невозможности его доставки самолетом М-4.



Заботясь об экономии веса самолета, конструкторы не поскупились на достаточно мощное вооружение. Номенклатура наступательного вооружения, помимо ядерных боеприпасов, включала в себя обыкновенные свободнопадающие бомбы калибром от 500 до 9000 кг., торпеды, морские мины, управляемы бомбы УАБ-2000Ф. Максимальная боевая нагрузка М-18 составляла 24 тонны. Оборонительное вооружение самолета включало в свой состав 3 двуствольных 23-мм дистанционно управляемых пушечных установки, которые обладали сферическим обстрелом. В то же время на бомбардировщике Ту-95 существовала мертвая зона в нижней части передней полусферы. Американский же бомбардировщик В-52 вообще обходился только одной пулеметной установкой, расположенной в корме, так как предполагалось, что вероятность совершения атаки скоростного бомбардировщика в переднюю полусферу близка к 0.



Тактика использования М-4 предусматривала его полет по маршруту строем в составе эскадрильи или полка на высотах 8-11 км. Самолеты должны были отражать атаки истребителей противника в тесном взаимодействии. Предполагалось, что система пушечного вооружения бомбардировщика позволит достаточно эффективно противостоять самолетам-перехватчикам, вооруженным 12,7-мм пулеметами и НАР с дальностью пуска до 1 км. Маршрут на цель прокладывался в обход аэродромов ПВО противника. Непосредственно в районе цели бомбардировщики разрушали строй, и каждый самолет выполнял атаку на свой объект. Возвращение на базу производилось по самому короткому пути, так как предполагалось, что после использования ядерного оружия управление войск ПВО противника будет нарушено, что позволит самолетам преодолеть наиболее опасные районы с минимальными потерями.





В том случае, если цель находилась за пределами радиуса действия самолетов (а данных объектов было огромное количество) рассматривался вариант, при котором М-4 не возвращался на свою базу, а выходил в заданный район океана, где экипаж бомбардировщика покидал самолет и дожидался на надувных лодках того момента, пока его заберет советская подлодка. Предполагалось, что даже 1 сброшенная атомная бомба оправдает данный «расходный» метод.



Летно-технические характеристики М-4:



Размеры: размах крыла – 50,53 м., длина – 47,67 м., высота – 14,1 м.

Площадь крыла – 326,53 кв. м.

Масса самолета нормальная взлетная – 138 500 кг., максимальная взлетная – 181 500 кг.

Силовая установка – 4 ТРД АМ-3, тяга – 4 х 8750 кгс.

Максимальная скорость – 947 км/ч.

Практическая дальность полета – 8 100 км.

Практический потолок – 11 000 м.

Экипаж – 8 человек.

Вооружение: 3 двуствольных 23-мм пушечных установки АМ-23 в нижней, верхней и кормовой частях фюзеляжа.

Боевая нагрузка: нормальная 5 000 кг, максимальная 24 000 кг.
